安捷伦N9340B搜索外部干扰源使用说明

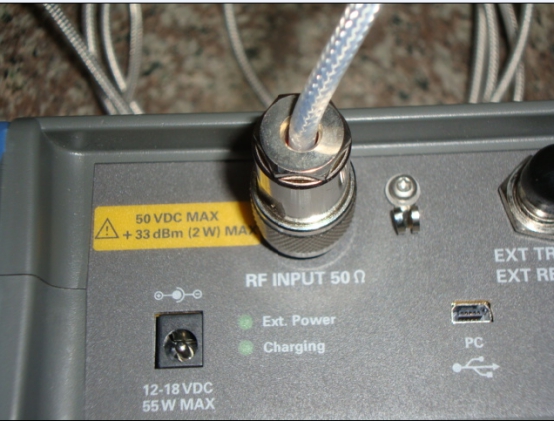

1、首先用安捷伦仪器专用连接线连接定向天线（天线建议最好使用八木天线）和安捷伦测试仪的INPUT接口。

2、按安捷伦测试仪的电源开关，开机后按仪表右边面板上的“F2（起始频率）”按钮，右侧数字面板输入850MHZ，在按“F3 (终止频率)”按钮，右侧数字面板按数字输入970MHZ.

3、按显示屏幕下面的“AMPTD”按钮，按F3按钮（把“预放”设置成“开”状态），再按F6按钮（把“高灵敏度”设置成“开”状态）。同时还要设置参考电平，建议设置为-40db。

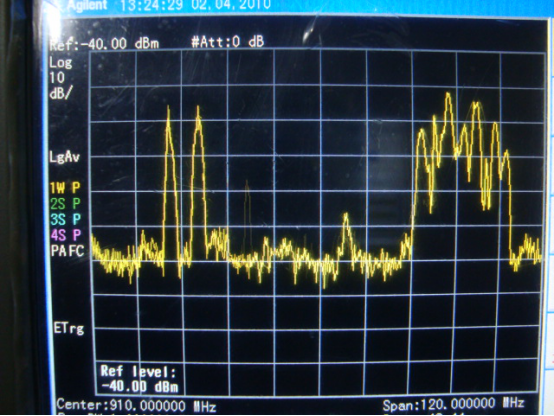

形成图像如下所示：

图像中有两个显著波峰的是电信C网使用的下行频点，图像右侧是移动的频点。我们测是否对我们的频点产生干扰主要是看对图像右侧的波形的幅度变化时否很大，看右侧的图像的电平值是否整体都有提升，如下图：

如果出现如上图所示的红色波形，就是外部干扰源。找到了外部干扰源后，可以拿起手中的八木天线，有指向性的来找干扰源，当你指向的某个方向出现的波形抬升最明显时，就是干扰源的方向。

PS：C网的下行频段和移动G网上行频段有重叠部分，因此G网的上行容易受到C网的下行影响。但是这种干扰不是外部干扰源，不会引起整个波形的整体抬升。

附件：《频率小常识》：

1.1.1. 测试基本工具

1. 安捷伦手持式频谱仪N9340B最基本的测试频率范围为100KHz～3000MHz，适用于CDMA应用的主要频段：450M、800M及1900MHz，其应用于EVDO频段扫描和邻频干扰测试分析时的基本配置清单如下：

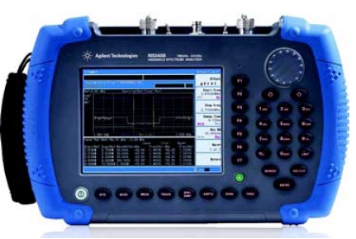

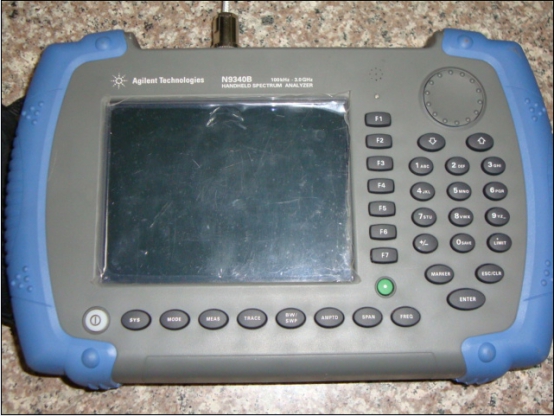

2. N9340B频谱仪外观如下图示：

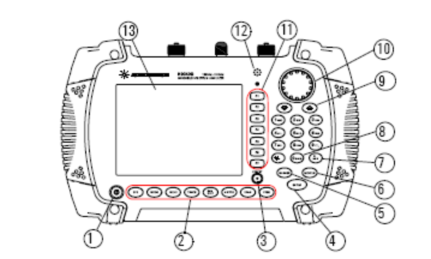

3. N9340B前面板的按键分布如下图所示：

1.1.2. 测试与分析软件

手持频谱仪N9340B主机软件，最新的版本为N9340B Firmware Upgrade Version A.01.02

1.1.3. 现场测试操作

以测量CDMA上行频段为例，步骤说明：

1. 设置频率扫描宽度

1) 点击N9340B前面板功能键②中的[FREQ]键；

2) 点击N9340B前面板软按键键③中的{起始频率}，然后输入825MHz；

3) 点击N9340B前面板软按键键③中的{终止频率}，然后输入835MHz；

2. 设置衰减为0dB及打开预防

1) 点击N9340B前面板功能键②中的[AMPTD]键；

2) 点击N9340B前面板软按键键③中的{衰减}，然后输入0dB；

3) 点击N9340B前面板软按键键③中的{预防}，然后设置为“ON”；

3. 设置RBW

1) 点击N9340B前面板功能键②中的[BW/SWP] 键;

2) 点击N9340B前面板软按键键③中的{分辨率带宽}，设置为{手动}； 然后输入1KHz

4. 设置检波方式

1) 点击N9340B前面板功能键②中的[TRACE] 键;

2) 点击N9340B前面板软按键键③中的{检波}，检波设置为平均方式

5. 设Marker测量信号的大小

1) 点击N9340B前面板功能键⑤[Marker] 键;

2) 可用峰值搜索找到最大的信号；

6. 测试结果保存

1) 点击N9340B前面板功能键②中的[SYS]键，在｛文件｝菜单下，将文件类型选为“保存屏幕”（＊.jpg），文件路径选择“本地”，

2) 按SAVE键，循环按数字键盘输入需要的字符命名结果文件，ENTER保存结果，以便在PC上进行后处理分析

1.1.4. 后台软件操作

将Ｕ盘插到N 340B频谱仪上，点击N9340B前面板功能键②中的[SYS]键，在｛文件｝菜单下选择“拷贝文件”，文件会自动保存到Ｕ盘。移到PC机上打开＊.jpg的图片可进行后分析。
