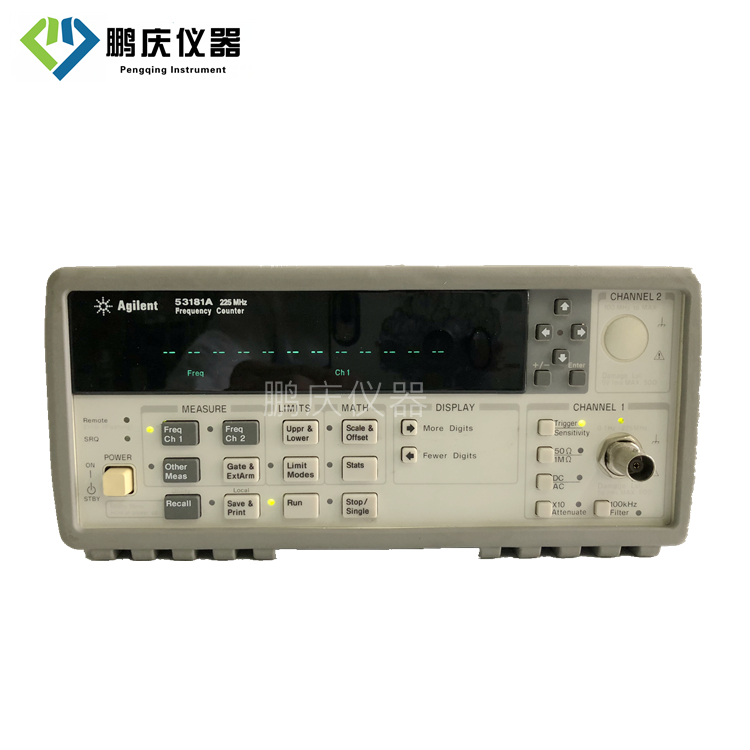

| 型号 | 53181A |
| 测量 | 频率,频率比(带可选的CH2),周期,峰值电压 |
| 分析 | 自动极限测试,数字运算(定标和偏置),统计(最小,最大,平均值,标准偏差)统计可对所有测量结果或对仅在极限范围内的测量结果进行。 |
测量特性
频率范围
频率分辨率
时间间隔分辨率(LSD)
测量速度 |
CH1:dc～225MHz
10位/秒
N/A
可达200次测量/秒在GPIB上 |
电压范围和灵敏度(正弦)
DC～100MHz:
100MHz～200MHz
200MHz～225MHz |
20mVrms～±5Vac+dc
30mVrms～±5Vac+dc
40mVrms～±5Vac+dc |
输入调节
阻抗,耦合
低通滤波器
衰减 | (CH1选择)
1MΩ或50Ω,ac或dc
100kHz,可切换
×1或×10 |
| 外部时基参考输入 | 1,5,10MHz |
触发
| CH1
对上升/下降沿触发,用信号电平的百分数或绝对电压设置电平,设置灵敏度至低、中或高 |
| 闸门和启动 | 自动,手动(设置闸门时间或分辨率位数);外部,延迟 |
| 接口 | 标准GP-IB(IEEE 488.1和488.2),带SCPI兼容语言;只讲RS-232 |
| 电源 | 100-120VAC±10%,50,60或400Hz±10%
220-240VAC±10%,50或60Hz±10% |
| 净重 | 3kg |
| 尺寸 | 212.6mmW×88.5mmH×348.3mmD |
