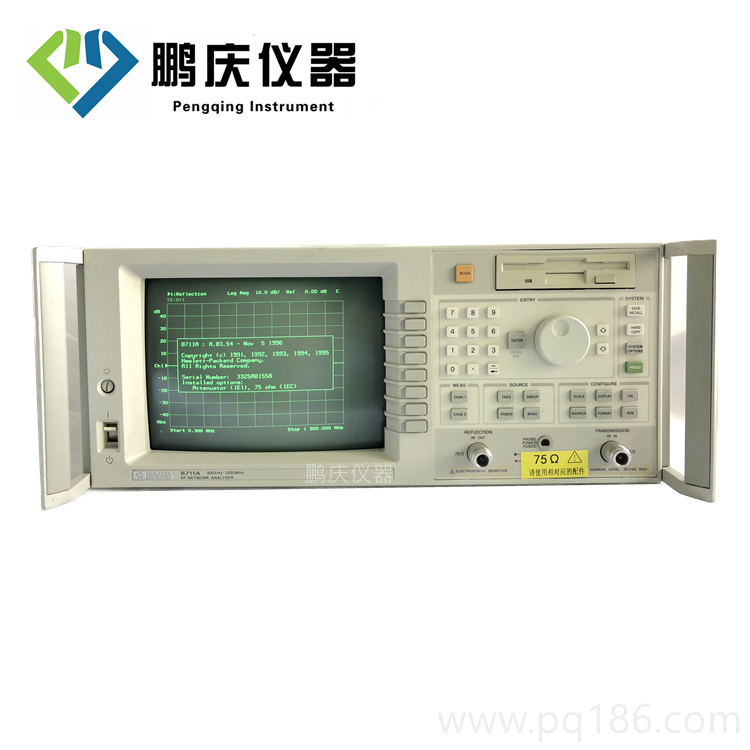

射频经济型网络分析仪 8711A的详细介绍
产品指标： 300KHz-1.3GHz
产品信息： 8711A射频经济型网络分析仪，300KHz-1.3GHz
8711A频率范围：300KHz-1.3GHz（HP8711C和8712C为1.3GHz）
8711A拥有TCP/IP----相容性Etherwist LAN接口
8711A 内部3 1/2英寸磁盘驱动器（LIF/DOS格式）
8711A可以窄带和宽带检测
8711A“实时”扫描速度（50ms/一次扫描）
8711A拥有一体化传输/反射测试装置
8711A拥有1Hz分辨率的合成信号源
8711A可提供2、6、12端口转接测试装置
8711A拥有内部HP Instrument BASIC
8711A拥有100dB的系统动态范围
8711A拥有AM延迟、故障定位和SRL测量


8711A射频经济型网络分析仪
8711A系列射频经济型网络分析仪以紧凑的一体化仪器形式，为大批量射频元件的制造、检验和维护提供快速、高精度和多方面的测量功能，一体化的合成信号源和传输、反射测试装置使得只需连接一次，就能对射频元件作出全面的扫频表征。为了对窄带器件进行测试，内部合成源提供快速（50ms/一次扫描）而稳定的激励。8711A仪器能对指定的器件特性进行计算并实时加以显示。每个通道的8个标记、标记搜索、跟踪、带宽和多种数学运算功能，均会加速元件的测试。
8711A可选用的TCP/IP-相容性Etherwist LAN接口对生产线上的所有测试仪器提供新的测试参数、测试线极限和常规接口的快速，同时分布。LAN功能帮助搜索来自各个工位的测试数据，供进行趋分析和质量改进使用。
8711A有一个大型的9英寸仪器用显示器，或利用与VGA兼容的彩色监视器来提高可见度。显示格式包括线性幅度和对数帐度、群时延、相位（HP8712C型和8714C型）、SWR、极座标图、史密斯圆图、实数和虚数。对于75Ω测量，还提供了dBV/dBmV/dBuV格式。
8711A为了对射频系统的线性和非线性元件进行测试，一些高灵敏度接收机既有窄带检测又有宽带检测。宽带检测能对频率转换器件进行表征，面窄带检测则能对测试高抑制窄带器件提供大于dB的动态范围。已校外部标量检波器用于测量外部被测件和调帐延迟。功率扫描则能对放大器的增益压缩进行测试。内置的具有LIF/DOS格式的3。5英寸磁盘驱动器能对仪器状态，数据校准和测量以及来自LAN的数据传送进行长时间贮存。


8711A设计时考虑了制造的需要
HP射频经济型网络分析仪是为大批量制造而设计的，因而具有高速和自动化的特点，以缩短每次测试的时间和降低成本。LAN功能，大型VGA易于理解的接口以及整个仪器状态的内部贮存和调用，全都可节省时间和减少操作者错误。
8711A利用LAN功能，研究开发和制造部门能迅速共用和分析数据。根据需要校准的器材设备和场地数以及工位，可对合格/不合格趋向进行判断，通过选择的变项来研究高速生产率，可靠而及时地建立和分配新的测试限定。获得对生产量、库存周转和每次测试成本的评估，许多仪器可经编程供多方面使用。多达7种仪器状态可用一个软功能键或供先用的脚踏开关（不用手转换）来迅速调用。HP公司的“快速调用”转换能在数毫秒内完成，因而不必手动改变测量参数。
