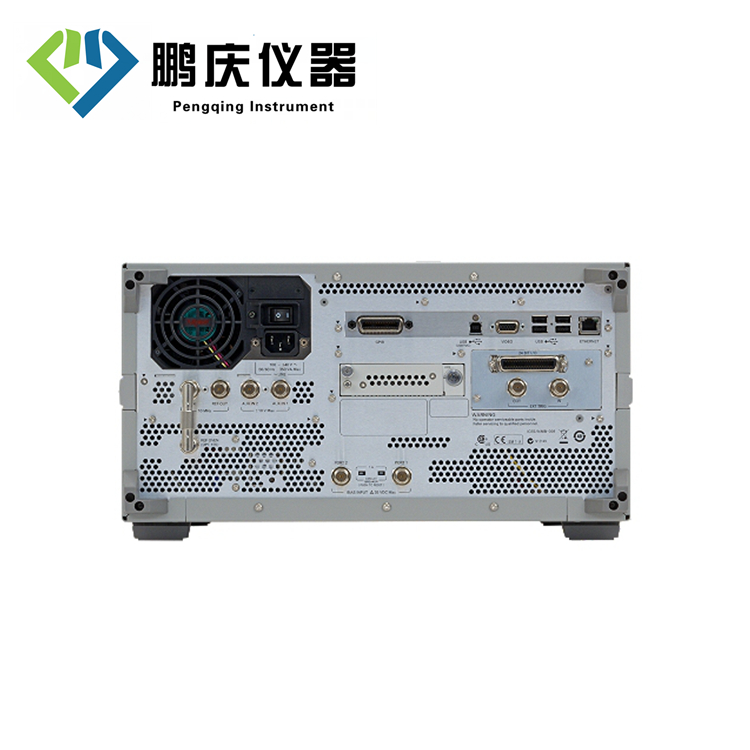

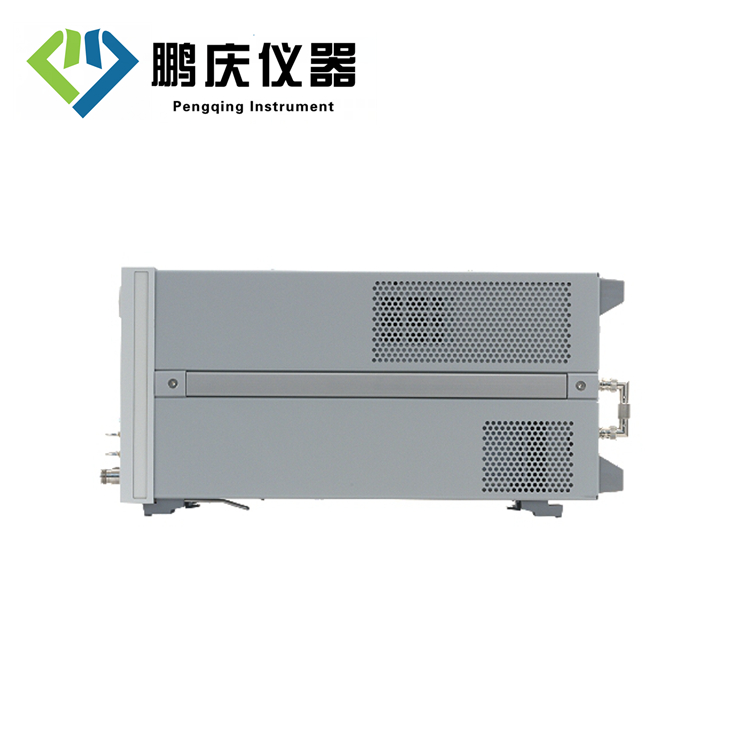

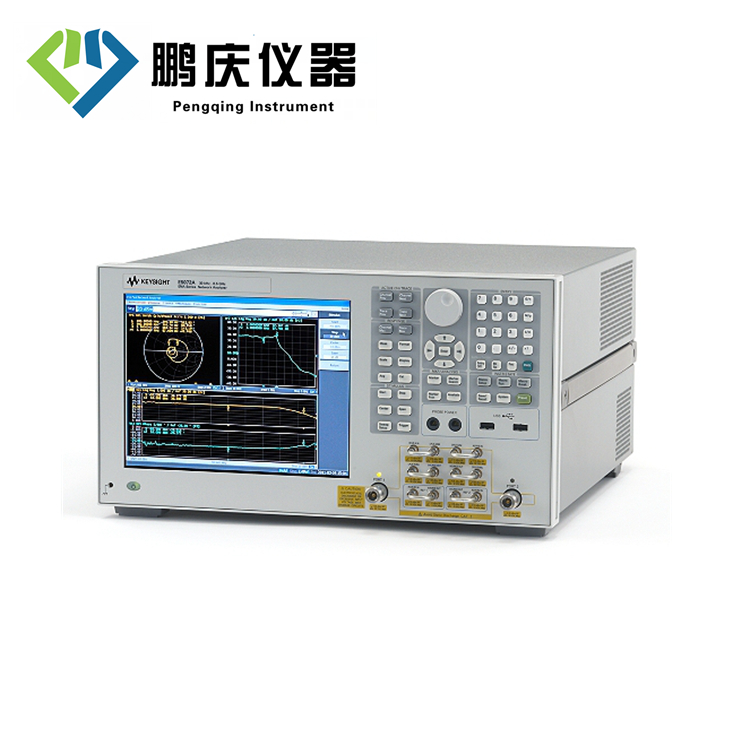

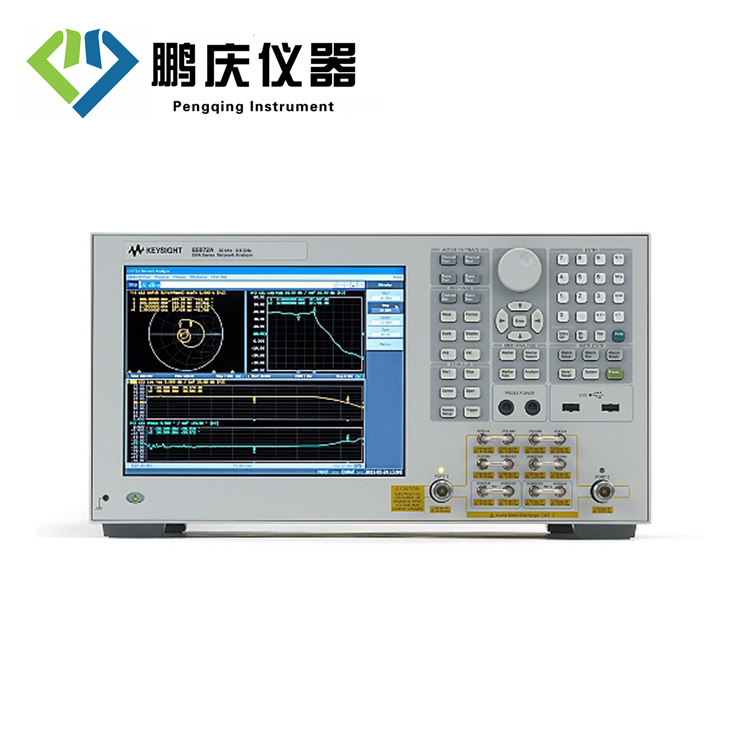

E5072A ENA 系列网络分析仪是 ENA 系列的新成员，提供更灵活的平台，非常适合对无源和有源元器件（例如天线、高抑制滤波器和大功率放大器）进行全面的性能表征。
主要性能指标
? 2-port 30kHz-8.5GHz
? 最大输出功率： +16 dBm at 3 GHz, +10 dBm at 8.5 GHz
? 最大动态范围： 123 dB at 1 GHz, 117 dB at 8.5 GHz
? 测试速度(7 ms @ full 2-port cal, 401 points)
| 最大频率 | 8.5 GHz |
|---|
| 动态范围 | 123 dB |
|---|
| 输出功率 | 16 dBm |
|---|
| 轨迹噪声 | 0.003 dBrms |
|---|
| 内置端口数量 | 2 端口 |
|---|
| 谐波 | -25 dBc |
|---|
| 本底噪声 | -128 dBm |
|---|
| 扫描速度最高可达 201 个点 | 3 ms |
|---|
| 应用 | - S 参数
- 增益压缩
- 远场/近场天线距离
- 回波损耗
- 插入损耗/增益
|
|---|
| 元器件 | - 电缆
- 混频器/变频器
- 放大器
- 谐振器
- 天线/线圈/RFID
- 滤波器
- LCR 元器件
|
|---|
| 台式 | 是 |
|---|
