波形 |
| 标准波形 | 正弦波、方波、斜波、脉冲、噪声、SIN(x)/x, 指数上升和下降、心律波、真流电压 | 任意波形 |
| 波形长度 | 1~64K点 | 非易失性存储器 | 4个波形(每一个汉形1~64K点) | 幅度分辨率 | 12bit | 采样率 | 200MSa/s |
|
频率特性 |
| 正弦波 | 1μHz~80MHz | 白噪声 | 50MHz带宽 | 方波 | 1μHz~80MHz | 分辨率 | 1μHz,除脉冲为5个字 | 三角波 | 1μHz~1MHz | 准确度 | 0.3ppm,(18℃~℃) | 斜波 | 500μHz~50MHz | THD(dc~20kHz) | <0.2%+1mVrms |
|
其它特性 |
|
|
| 幅度(至50Ω) | 10mVpp~10Vpp | 准确度(1kHz) | ±1%设置值±1mVpp |
|
调制 |
|
|
| AM |
| FSK |
| 调制 | 任何内部波形 | 内部速率 | 2mHz~1MHz | 频率 | 2mHz~20kHz | 频率范围 | 1μHz~80MHz | 深度 | 0%~120% |
|
|
|
| 脉冲列 |
| FM |
| 波形频率 | 1μHz~80MHz | 调制 | 任何内部波形 | 计数 | 1~1,000,000或无穷多个周期 | 频率 | 2mHz~20kHz | 起始/停止相位 | -360°~+360° | 偏移 | dc~80MHz | 内部周期 | 1μ~500s |
|
扫描 |
|
|
| 类型 | 线性或对数 | 扫描时间 | 1ms~500s | 方向 | 上或下 | 标记 | 同步信号下降沿 | 起动F/停止F | 100μHz至80MHz |
| (可编程) |
|
时钟基准 |
|
|
| 外部锁定范围 | 10MHz±kHz | 内部频率 | 10MHz |
|

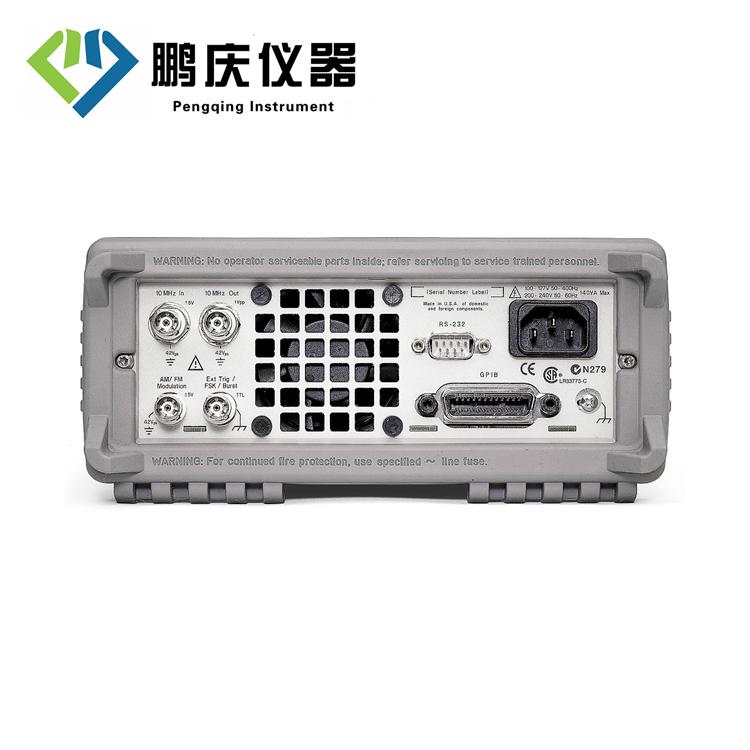

连接能力 | GPIB和RS-232为标准配置,连接性软件也为标准配置 |
|
|
|
